3相1.2° 17HE
【电机型号】：
17HE
【电机类型】：
1.2度 标准三相混合式步进电机
【机座尺寸】：
NEMA17 (φ44mm )
【电机特性】：
运行平稳、高速、高精度、加减速度高
【适用范围】：
适用于灯光行业、工业控制行业、自动化行业
-
产品介绍
-
技术参数
-

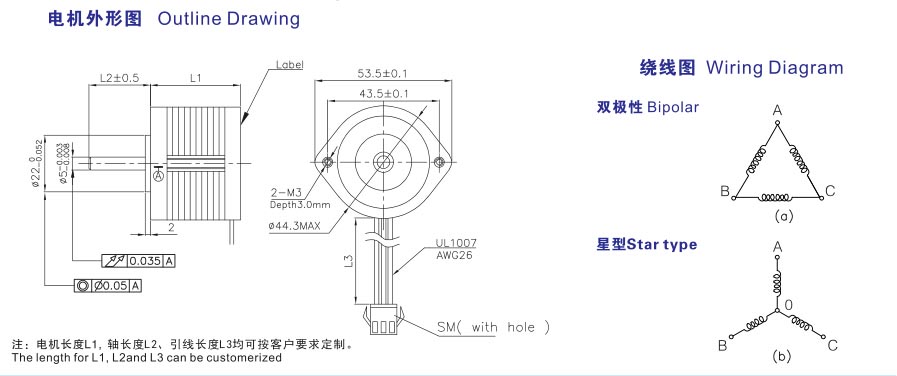

电机外形图
-

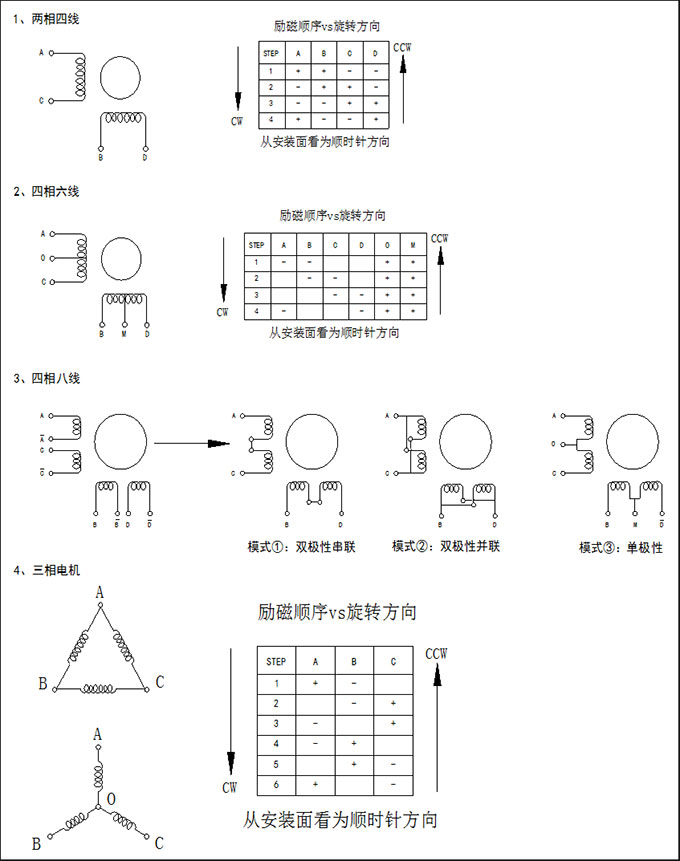

电气连接
-
应用范围
-
资料下载
瑞宝(RB MOTOR) 17HE 42mm NEMA 17 三相混合式步进电机； 步距角1.2度； 支持定制； 欢迎试样，如需报价请随时联系我司，谢谢！ 电机型号
Model | 电机高度
Motor Height
L1 | 相数
Phase | 额定相电压
Rated Voltage | 额定相电流
Rated Current | 电阻/相
Resistance/ Phase(20℃) | 电感/相
Inductance/ Phase(1KHz) | 保持转矩
Holding Torque | 定位转矩
Detent Torque | 最大空载启动频率
The Max. Starting Rate | 最大空载运行频率
The Max. Slewing Rate | 转动惯量
Rotor Inertia | 重量
Weight | | unit | mm |
| V | A | Ω | mH | mN.m | mN.m REF. | PPS | PPS | g.cm² | KG REF. | | 17HE4102 | 35.5 | 3 | 12.0 | 1.5 | 8.0 | 5.5 | 370 | 15 | 800 | 900 | 62 | 0.24 | | 17HE4101 | 36 | 3 | 12.5 | 0.8 | 12.5 | 10.0 | 280 | 25 | 800 | 1000 | 29.95 | 0.25 | | 17HE4110 | 3 | 20.25 | 1.5 | 13.5 | 11.5 | 400 | 20 | 800 | 1000 | 43.3 | 0.216 | | 17HE4102Z | 37.5 | 3 | 11.0 | 1.5 | 7.3 | 8.3 | 350 | 15 | 700 | 1200 | 62.5 | 0.28 | | 17HE4101Z | 41 | 3 | 7.8 | 3.6 | 13.0 | 10.0 | 220 | 25 | 800 | 1000 | 37.5 | 0.2 | | 17HE5101 | 3 | 6.75 | 1.5 | 4.5 | 8.0 | 440 | 11.8 | 800 | 1000 | 54 | 0.2 | | 17HE4105 | 42 | 3 | 9.6 | 1.5 | 6.4 | 7.9 | 400 | 12 | 700 | 1200 | 87 | 0.324 | | 17HE4103 | 43 | 3 | 6.9 | 1.5 | 4.6 | 6.0 | 360 | 15 | 700 | 1200 | 87 | 0.32 | | 17HE7104 | 43.5 | 3 | 12.0 | 1.6 | 7.5 | 3.0 | 460 | 25 | 800 | 1500 | 83.3 | 0.304 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 1. 表中启动频率，空载运行频率的测试条件：恒流驱动，驱动电压24V
The testing condition for the above starting rate and slewing rate: be driven by a constant current and driving voltage is 24V
2. 电阻、电感值均为恒温（20℃）条件下所测的数值；
The values for the above resistance and inductance are tested under 20℃ constant temperature. | |
|
|
特性 Item | 规格
Specifications | 相数
Phase No. | 2 | 步距角
Step Angle | 1.2 | 步距角精度
Step anagle accuracy | ±5%(full step, no load) | 电阻精度
Resistance accuracy | ±10%～15% ohm | 温升
Temperature rise | 80℃ Max. | 绝缘电阻
Insulation resistance | ≥100MΩ min. 500V DC | 绝缘等级
Insulation class | Class B | 介电强度
Dielectric strength | AC600v/1mA/1S | 使用环境温度
Environmental temperature | —20℃～50℃ | 使用环境湿度
Environmental humidity | 90%MAX | 电机转动方向（从轴伸向看）
Direction of rotation(from the shaft side) | A-AB-B-CW |
尊敬的顾客，有关此产品的更多细节敬请联系我司，谢谢！
|
