2相1.8° 34HD
【电机型号】：
34HD
【电机型号】：
1.8度 大力矩 混合式步进电机
【机座尺寸】：
NEMA34 ( 86 X 86MM )
【电机特性】：
大力矩、高精度、运行平稳、低噪音
【适用范围】：
适用于机械、电子、灯光行业、纺织等自动化行业
-
产品介绍
-
技术参数
-

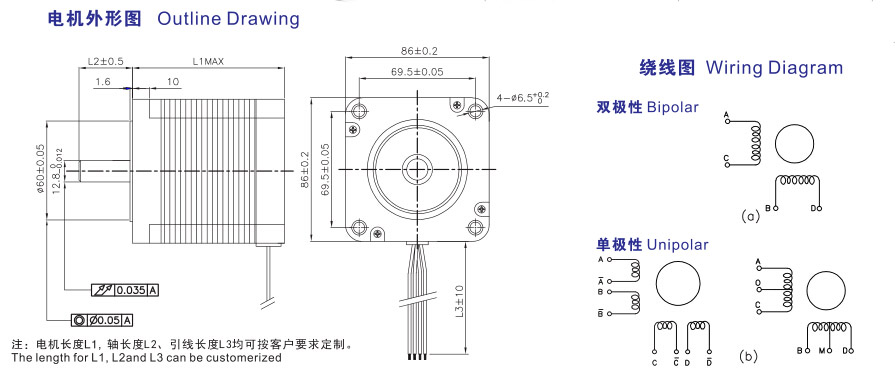

电机外形图
-
电气连接
-
应用范围
-
资料下载
瑞宝(RB MOTOR) 34HD 86*86*L1mm NEMA 34 两相混合式步进电机； 步距角1.8度； 大力矩，稳定，寿命长； 支持定制； 欢迎试样，如需报价请随时联系我司，谢谢！ 电机型号
Model | 电机高度
Motor Height
L1 | 相数
Phase | 额定相电压
Rated Voltage | 额定相电流
Rated Current | 电阻/相
Resistance/ Phase(20℃) | 电感/相
Inductance/ Phase(1KHz) | 保持转矩
Holding Torque | 定位转矩
Detent Torque | 最大空载启动频率
The Max. Starting Rate | 最大空载运行频率
The Max. Slewing Rate | 转动惯量
Rotor Inertia | 重量
Weight | | unit | mm |
| V | A | Ω | mH | N.m | mN.m REF. | PPS | PPS | g.cm² | KG REF. | | 34HD0501Y | 65 | 2 | 3.9 | 2.8 | 1.4 | 3.4 | 3.4 | 170 | 1500 | 2500 | 1 | 1.7 | | 34HD1206 | 76.5 | 2 | 2.9 | 4.0 | 0.72 | 4.7 | 4.5 | 170 | 300 | 1000 | 2.08 | 2.2 | | 34HD2203 | 80 | 2 | 1.925 | 5.5 | 0.35 | 3.5 | 6 | 250 | 900 | 1200 | 1.8 | 2.2 | | 34HD0301 | 87 | 2 | 48 | 19.0 | 0.36 | 1.05 | 2.1 | 70 | 900 | 1200 | 0.8 | 2.6 | | 34HD5202Z | 98 | 2 | 2 | 4.0 | 0.5 | 4 | 6 | 100 | 900 | 1200 | 4.7 | 3.5 | | 34HD4403Z | 118.5 | 4 | 2.8 | 2.0 | 1.4 | 6 | 4.4 | 100 | 1000 | 1300 | 3.98 | 3.9 | | 34HD5503 | 4 | 5.4 | 4.9 | 1.1 | 5.2 | 8.5 | 250 | 900 | 1200 | 2.6 | 3.9 | | 34HD4202Z | 2 | 3.6 | 6.0 | 0.6 | 5.5 | 8.7 | 200 | 400 | 1200 | 4.04 | 3.9 | | 34HD4504 | 119 | 2 | 4.8 | 6.0 | 0.8 | 5.4 | 8 | 320 | 480 | 960 | 3.9 | 4.2 | | 34HD7202Z | 128.5 | 2 | 2 | 4.0 | 0.5 | 5.6 | 8 | 250 | 900 | 1200 | 1.8 | 5.0 | | 34HD7201 | 2 | 2.4 | 6.0 | 0.4 | 2.9 | 9.5 | 350 | 900 | 1500 | 3.9 | 5 | | 34HD9203Z | 156 | 2 | 7.8 | 2.8 | 2.8 | 37 | 12 | 3.5 | 300 | 800 | 5.8 | 5.5 | | 34HD9503 | 4 | 6.9 | 4.9 | 1.4 | 9 | 12 | 350 | 900 | 1200 | 3.9 | 5.5 | | 34HD9201 | 2 | 6.9 | 5.5 | 0.7 | 7.5 | 12 | 350 | 900 | 1200 | 3.9 | 5.5 | | 34HD8202Z | 2 | 4.3 | 6.0 | 0.72 | 7.3 | 12 | 350 | 900 | 1200 | 3.5 | 5.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 1. 表中启动频率，空载运行频率的测试条件：恒流驱动
The testing condition for the above starting rate and slewing rate: be driven by a constant current;
2. 电阻、电感值均为恒温（20℃）条件下所测的数值；
The values for the above resistance and inductance are tested under 20℃ constant temperature. | |
|
|
特性 Item | 规格
Specifications | 相数
Phase No. | 2 | 步距角
Step Angle | 1.8 | 步距角精度
Step anagle accuracy | ±5%(full step, no load) | 电阻精度
Resistance accuracy | ±10%～15% ohm | 温升
Temperature rise | 80℃ Max. | 绝缘电阻
Insulation resistance | ≥100MΩ min. 500V DC | 绝缘等级
Insulation class | Class B | 介电强度
Dielectric strength | AC600v/1mA/1S | 使用环境温度
Environmental temperature | —20℃～50℃ | 使用环境湿度
Environmental humidity | 90%MAX | 电机转动方向（从轴伸向看）
Direction of rotation(from the shaft side) | A-AB-B-CW |
尊敬的顾客，有关此款产品更多细节及报价敬请联系我司，谢谢！
|
