2相15° 25PM
【电机型号】：
25PM
【电机类型】：
15度 标准永磁式步进电机
【机座尺寸】：
φ25MM
【电机特性】：
高速、低噪音
【适用范围】：
适用于打印机行业、电子、自动化行业
-
产品介绍
-
技术参数
-

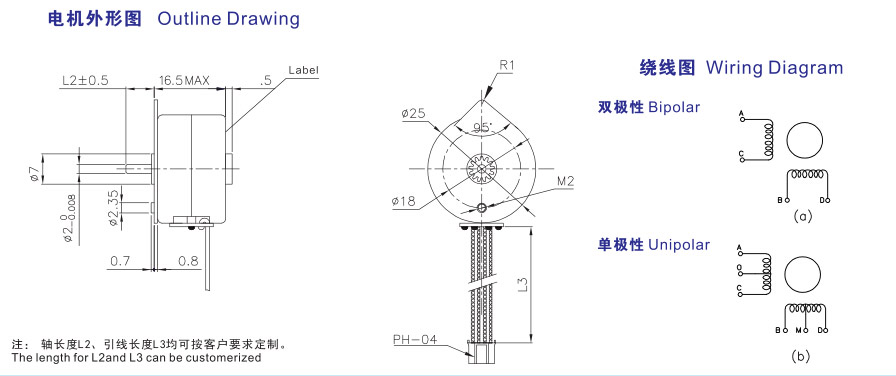

电机外形图
-
电气连接
-
应用范围
-
资料下载
瑞宝(RB MOTOR) 25PM Dia. 25mm 永磁式步进电机； 依据型号，25PM步距角为15度，25PMA步距角为7.5度，25PMD步距角为7.5度； 支持定制； 欢迎试样，如需报价请随时联系我司，谢谢！ 电机型号
Model | 电机高度
Motor Height
L1 | 相数
Phase | 额定相电压
Rated Voltage | 额定相电流
Rated Current | 电阻/相
Resistance/ Phase(20℃) | 电感/相
Inductance/ Phase(1KHz) | 保持转矩
Holding Torque | 定位转矩
Detent Torque | 最大空载启动频率
The Max. Starting Rate | 最大空载运行频率
The Max. Slewing Rate | 转动惯量
Rotor Inertia | 重量
Weight | | unit | mm |
| V | A | Ω | mH | mN.m | mN.m REF. | PPS | PPS | g.cm² | KG REF. | | 25PM15004 | 15 | 2 | 6.6 | 0.4 | 16.5 | 10.0 | 22 | 2 | 900 | 2500 | 1.1 | 0.04 | | 25PM15023 | 2 | 12.0 | 0.4 | 30.0 | 14.2 | 15 | 5 | 800 | 1800 | 0.95 | 0.04 | | 25PM15003 | 16 | 2 | 5.0 | 0.5 | 10.0 | 5.8 | 20 | 2 | 950 | 2800 | 0.55 | 0.04 | | 25PM16019 | 2 | 24.0 | 0.7 | 8.0 | 6.5 | 15 | 2 | 950 | 2000 | 0.48 | 0.04 | | 25PM16022 | 2 | 8.25 | 0.5 | 16.5 | 11.0 | 35 | 5 | 1100 | 1900 | 0.48 | 0.04 | | 25PM16023 | 17 | 2 | 3.25 | 0.5 | 6.5 | 5.7 | 22 | 5 | 700 | 2500 | 0.78 | 0.04 | | 25PM20022 | 2 | 7.2 | 0.36 | 20.0 | 9.5 | 20 | 8 | 900 | 2000 | 0.58 | 0.04 | | 25PM16012 | 18 | 2 | 4.9 | 0.5 | 9.8 | 8.0 | 25 | 3 | 900 | 2700 | 0.8 | 0.04 | | 25PM16034 | 20 | 2 | 3.68 | 0.8 | 4.6 | 4.0 | 25 | 5 | 700 | 2500 | 0.78 | 0.04 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 1. 表中启动频率，空载运行频率的测试条件：恒流驱动，驱动电压24V
The testing condition for the above starting rate and slewing rate: be driven by a constant current and driving voltage is 24V
2. 电阻、电感值均为恒温（20℃）条件下所测的数值；
The values for the above resistance and inductance are tested under 20℃ constant temperature. | |
|
|
| 型号对比表 | | 型号 | 25PM | 25PMA | 25PMD | | 款式 | 标准 | 升级 | 升级 | | 电机高度 | 15~20mm | 15,16mm | 13mm | | 步距角 | 15度 | 7.5度 | 7.5度 | | 力矩 | 常规 | 更大力矩 | 常规 | | 速度 | 常规 | 更高速度 | 常规 | | 寿命 | 详情请咨询我司 |
尊敬的顾客，有关此产品的更多信息敬请联系我司，谢谢！
|
